廣西碳纖維加固的施工質(zhì)量怎么保障：

廣西金固建筑科技有限責(zé)任加固公司對(duì)外粘增強(qiáng)纖維織物或其預(yù)成型板工程的施工過(guò)程控制和施工質(zhì)量檢驗(yàn)均可以參照本文。

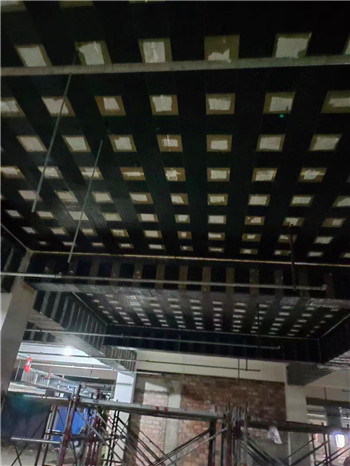

1.外粘纖維織物或板材加固混凝土承重結(jié)構(gòu)時(shí)，其施工程序應(yīng)包括：

2.粘貼纖維材料的施工環(huán)境，應(yīng)符合結(jié)構(gòu)膠粘劑產(chǎn)品使用說(shuō)明書(shū)的規(guī)定。若未作規(guī)定，應(yīng)按不低于15℃進(jìn)行控制。作業(yè)場(chǎng)地應(yīng)無(wú)粉塵，且不受日曬、雨淋和化學(xué)介質(zhì)污染。

3.防護(hù)面層的構(gòu)造和施工應(yīng)符合設(shè)計(jì)規(guī)定。對(duì)各種不同面層的施工過(guò)程控制和施工質(zhì)量驗(yàn)收，應(yīng)符合國(guó)家現(xiàn)行有關(guān)標(biāo)準(zhǔn)的規(guī)定。4.經(jīng)修整露出骨料新面的混凝土加固粘貼部位，應(yīng)進(jìn)一步按設(shè)計(jì)要求修復(fù)平整，并采用結(jié)構(gòu)修補(bǔ)膠對(duì)較大孔洞、凹面、露筋等缺陷進(jìn)行修補(bǔ)、復(fù)原；對(duì)有段差、內(nèi)轉(zhuǎn)角的部位應(yīng)抹成平滑的曲面；對(duì)構(gòu)件截面的棱角，應(yīng)打磨成圓弧半徑不小于25mm的圓角。在完成以上加工后，應(yīng)將混凝土表面清理干凈，并保持干燥。5.粘貼纖維材料部位的混凝土，其表層含水率不宜大于4％，且不應(yīng)大于6％。對(duì)含水率超限的混凝土應(yīng)進(jìn)行人工干燥處理，或改用高潮濕面專(zhuān)用的結(jié)構(gòu)膠粘貼。6.當(dāng)粘貼纖維材料采用的粘結(jié)材料是配有底膠的結(jié)構(gòu)膠粘劑時(shí)，應(yīng)按底膠使用說(shuō)明書(shū)的要求進(jìn)行涂刷和養(yǎng)護(hù)，不得擅自免去涂刷底膠的工序。若粘貼纖維材料采用的粘結(jié)材料是免底涂膠粘劑，應(yīng)檢查其產(chǎn)品名稱(chēng)、型號(hào)及產(chǎn)品使用說(shuō)明書(shū)，并經(jīng)監(jiān)理單位確認(rèn)后，方允許免涂底膠。7.底膠應(yīng)按產(chǎn)品使用說(shuō)明書(shū)提供的工藝條件配制，但拌勻后應(yīng)立即抽樣檢測(cè)底膠的初黏度。其檢測(cè)結(jié)果應(yīng)符合規(guī)范要求，且不得以添加溶劑或稀釋劑的方法來(lái)改變其黏度，一經(jīng)發(fā)現(xiàn)應(yīng)予棄用，已涂刷部位應(yīng)予返工。底膠指干時(shí)，其表面若有凸起處，應(yīng)用細(xì)砂紙磨光，并應(yīng)重刷一遍。底膠涂刷完畢應(yīng)靜置固化至指干時(shí)，才能繼續(xù)施工。8.若在底膠指干時(shí)，未能及時(shí)粘貼纖維材料，則應(yīng)等待12h后粘貼，且應(yīng)在粘貼前用細(xì)軟羊毛刷或潔凈棉紗團(tuán)沾工業(yè)丙酮擦拭一遍，以清除不潔殘留物和新落的灰塵。9.浸漬、粘結(jié)專(zhuān)用的結(jié)構(gòu)膠粘劑，其配制和使用應(yīng)按產(chǎn)品使用說(shuō)明書(shū)的規(guī)定進(jìn)行；拌合應(yīng)采用低速攪拌機(jī)充分?jǐn)嚢瑁话韬玫哪z液色澤應(yīng)均勻、無(wú)氣泡；其初黏度應(yīng)符合規(guī)范要求；膠液注入盛膠容器后，應(yīng)采取措施防止水、油、灰塵等雜質(zhì)混入。10.纖維織物應(yīng)按下列步驟和要求粘貼：（1）按設(shè)計(jì)尺寸裁剪纖維織物，且嚴(yán)禁折疊；若纖維織物原件已有折痕，應(yīng)裁去有折痕一段織物；（2）將配制好的浸漬、粘結(jié)專(zhuān)用的結(jié)構(gòu)膠粘劑均勻涂抹于粘貼部位的混凝土表面；（3）將裁剪好的纖維織物按照放線(xiàn)位置敷在涂好結(jié)構(gòu)膠粘劑的混凝土表面。織物應(yīng)充分展平，不得有皺褶；（4）沿纖維方向應(yīng)使用特制滾筒在已貼好纖維的面上多次滾壓，使膠液充分浸漬纖維織物，并使織物的鋪層均勻壓實(shí)，無(wú)氣泡發(fā)生；（5）多層粘貼纖維織物時(shí)，應(yīng)在纖維織物表面所浸漬的膠液達(dá)到指干狀態(tài)時(shí)立即粘貼下一層。若延誤時(shí)間超過(guò)1h，則應(yīng)等待12h后，方可重復(fù)上述步驟繼續(xù)進(jìn)行粘貼，但粘貼前應(yīng)重新將織物粘合面上的灰塵擦拭干凈；（6）最后一層纖維織物粘貼完畢，尚應(yīng)在其表面均勻涂刷一道浸漬、粘結(jié)專(zhuān)用的結(jié)構(gòu)膠。11.預(yù)成型板應(yīng)按下列步驟和要求粘貼：（1）按設(shè)計(jì)尺寸切割預(yù)成型板。切割時(shí)，應(yīng)考慮現(xiàn)場(chǎng)檢驗(yàn)的需要，由監(jiān)理人員按本規(guī)范附錄U取樣規(guī)則，指定若干塊板予以加長(zhǎng)約150mm，以備檢測(cè)人員粘貼標(biāo)準(zhǔn)鋼塊，作正拉粘結(jié)強(qiáng)度檢驗(yàn)使用；（2）用工業(yè)丙酮擦拭纖維板材的粘貼面（貼一層板時(shí)為一面、貼多層板時(shí)為兩面），至白布擦拭檢查無(wú)碳微粒為止；（3）將配制好的膠粘劑立即涂在纖維板材上。涂抹時(shí)，應(yīng)使膠層在板寬方向呈中間厚、兩邊薄的形狀，平均厚度為1.5mm～2mm；（4）將涂好膠的預(yù)成型板貼在混凝土粘合面的放線(xiàn)位置上用手輕壓，然后用特制橡皮滾筒順纖維方向均勻展平、壓實(shí)，并應(yīng)使膠液有少量從板材兩側(cè)邊擠出。壓實(shí)時(shí)，不得使板材滑移錯(cuò)位；（5）需粘貼兩層預(yù)成型板時(shí)，應(yīng)重復(fù)上述步驟連續(xù)粘貼；若不能立即粘貼，應(yīng)在重新粘貼前，將上一工作班粘貼的纖維板材表面擦拭干凈；（6）按相同工藝要求，在鄰近加固部位處，粘貼檢驗(yàn)用的150mm×150mm的預(yù)成型板。12.纖維織物可采用特制剪刀剪斷或用優(yōu)質(zhì)美工刀切割成所需尺寸。織物裁剪的寬度不宜小于100mm。13.纖維復(fù)合材膠粘完畢后應(yīng)靜置固化，并應(yīng)按膠粘劑產(chǎn)品說(shuō)明書(shū)規(guī)定的固化環(huán)境溫度和固化時(shí)間進(jìn)行養(yǎng)護(hù)。當(dāng)達(dá)到7d時(shí)，應(yīng)先采用D型邵氏硬度計(jì)檢測(cè)膠層硬度，據(jù)以判斷其固化質(zhì)量，并以邵氏硬度HD≥70為合格，然后進(jìn)行施工質(zhì)量檢驗(yàn)、驗(yàn)收。若邵氏硬度HD＜70，應(yīng)揭去重貼，并改用固化性能良好的結(jié)構(gòu)膠粘劑。14.纖維復(fù)合材與混凝土之間的粘結(jié)質(zhì)量可用錘擊法或其他有效探測(cè)法進(jìn)行檢查。根據(jù)檢查結(jié)果確認(rèn)的總有效粘結(jié)面積不應(yīng)小于總粘結(jié)面積的95％。探測(cè)時(shí)，應(yīng)將粘貼的纖維復(fù)合材分區(qū)，逐區(qū)測(cè)定空鼓面積（即無(wú)效粘結(jié)面積）；若單個(gè)空鼓面積不大于10000mm ² ，允許采用注射法充膠修復(fù)；若單個(gè)空鼓面積大于或等于10000mm ² ，應(yīng)割除修補(bǔ)，重新粘貼等量纖維復(fù)合材。粘貼時(shí)，其受力方向（順紋方向）每端的搭接長(zhǎng)度不應(yīng)小于200mm；若粘貼層數(shù)超過(guò)3層，該搭接長(zhǎng)度不應(yīng)小于300mm；對(duì)非受力方向（橫紋方向）每邊的搭接長(zhǎng)度可取為100mm。15.加固材料（包括纖維復(fù)合材）與基材混凝土的正拉粘結(jié)強(qiáng)度，必須進(jìn)行見(jiàn)證抽樣檢驗(yàn)。其檢驗(yàn)結(jié)果應(yīng)符合下表合格指標(biāo)的要求。若不合格，應(yīng)揭去重貼，并重新檢查驗(yàn)收。16.纖維復(fù)合材膠層厚度（δ）應(yīng)符合下列要求：（1）對(duì)纖維織物（布）：δ＝（1.5±0.5）mm；（2）對(duì)預(yù)成型板：δ＝（2.0±0.3）mm。17.纖維復(fù)合材粘貼位置，與設(shè)計(jì)要求的位置相比，其中心線(xiàn)偏差不應(yīng)大于10mm；長(zhǎng)度負(fù)偏差不應(yīng)大于15mm。

責(zé)任編輯：http://www.zjtao.com
